■ 製品特徴

・アクティブ PCB 搭載のプロフェッショナルベンチテーブル

・ElmorLabsとder8auerとの共同開発

・ファンとAIO用の3+1制御ゾーン

・OSおよびテストソフトウェア用のSSD、USB、またはmicroSDをサポート

・コンパクトでモジュール式、そしてユーザーフレンドリーなフレーム設計

・空冷およびAIOクーラーと互換性あり

・A-RGB照明

データシート (ダウンロード, PDF)

ヘッダーマップ (ダウンロード, PDF)

ユーザーマニュアル (ダウンロード, PDF)

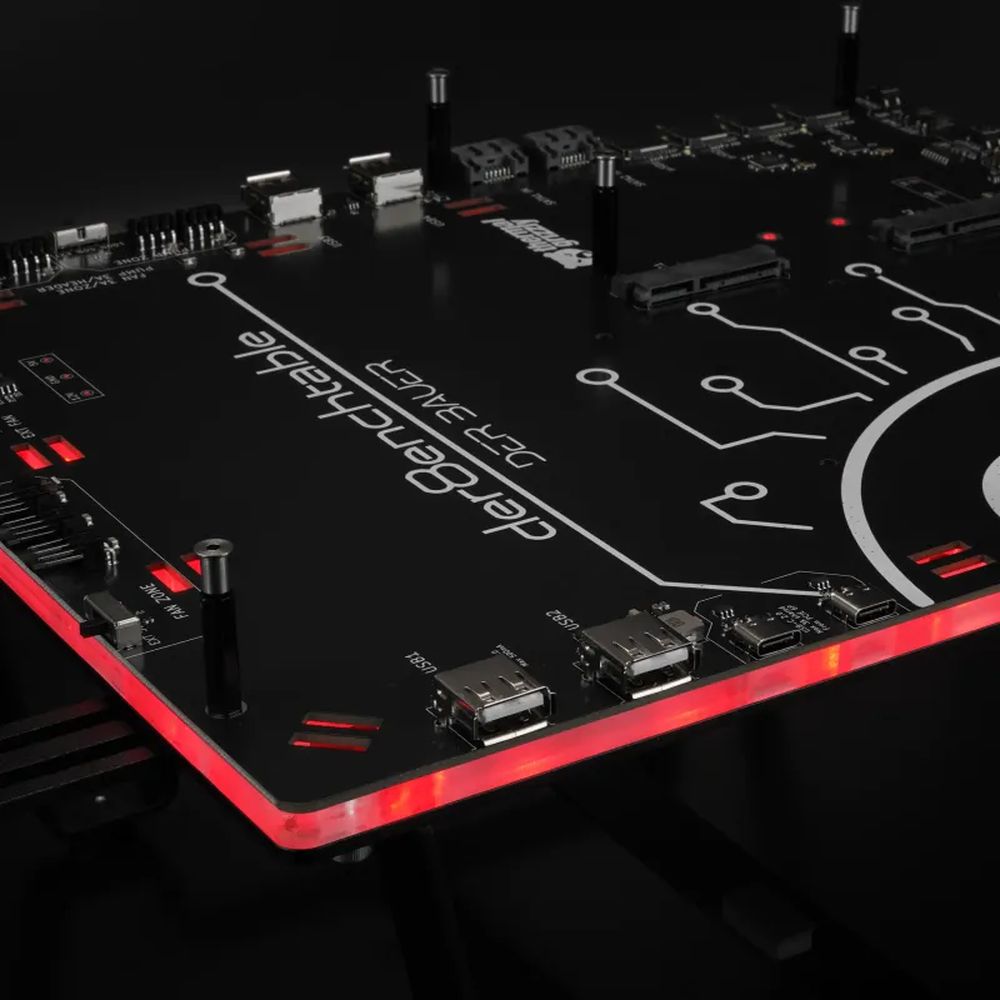

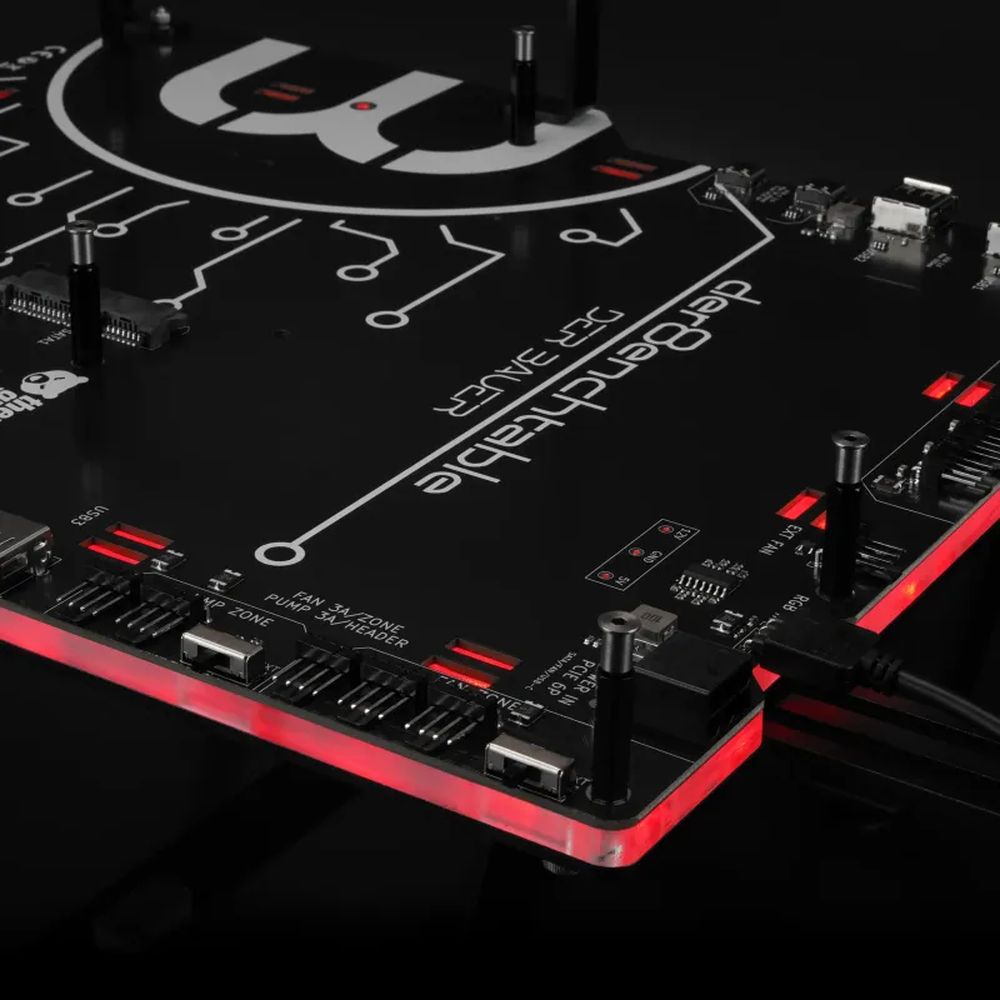

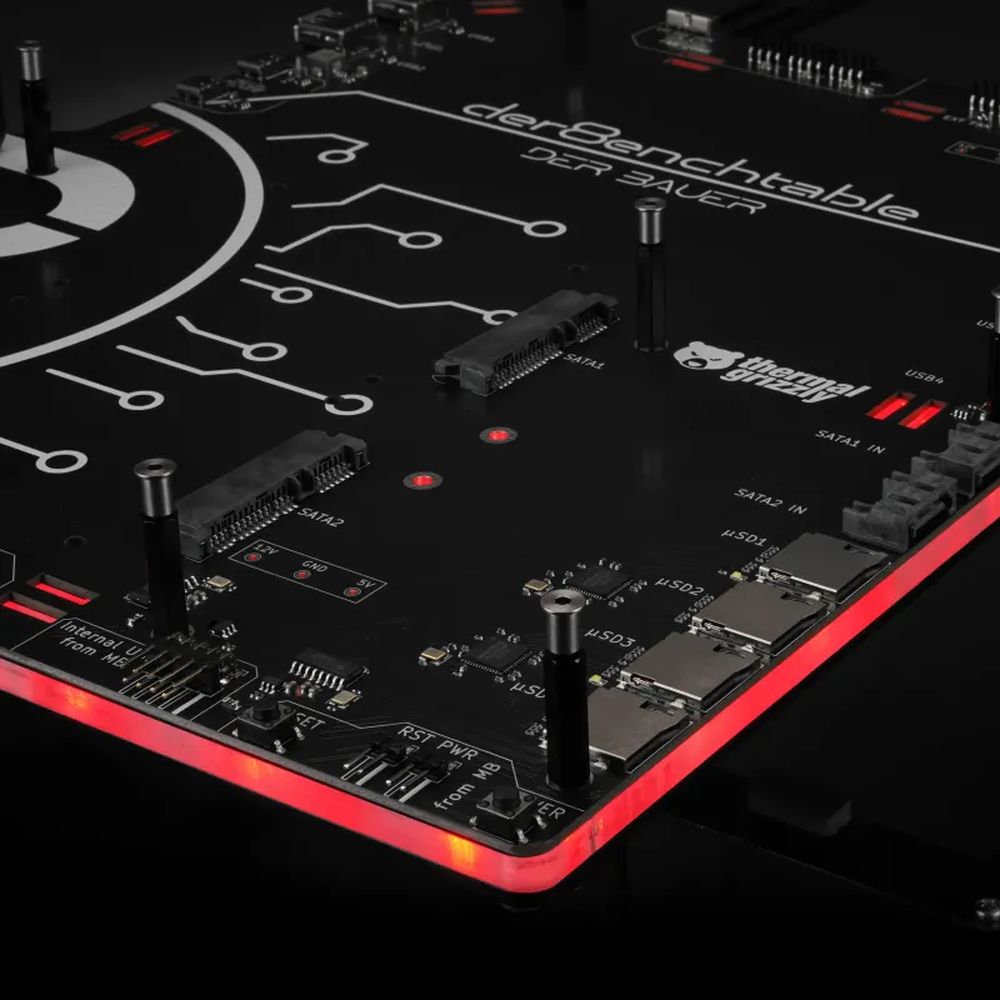

ファン制御ゾーンに加えて、統合型PCBを備えたベースユニットには、ポンプまたはファン用の2つの4ピンヘッダーを備えたセカンダリ制御ゾーンがあり、ファンゾーンと同じ制御オプションを備えています。ポンプゾーンはポートごとに3A（合計6A）を供給し、各ポートには専用のヒューズがあります。周辺機器はUSB（4×Type-A、2×Type-C）経由でder8enchtableに接続できます。テストおよびベンチマークハードウェアには通常、ドライバ、BIOS、またはオペレーティングシステムが必要です。これを簡素化するために、ストレージメディアをベンチテーブルに直接マウントできます。PCBには最大2つの2.5インチSSDを取り付けることができ、PCBには4つのmicroSDカードスロットも用意されています。これは、ギガバイトあたりの価格の点でソリッドステートドライブ（SSD）よりも費用対効果の高い代替手段です。

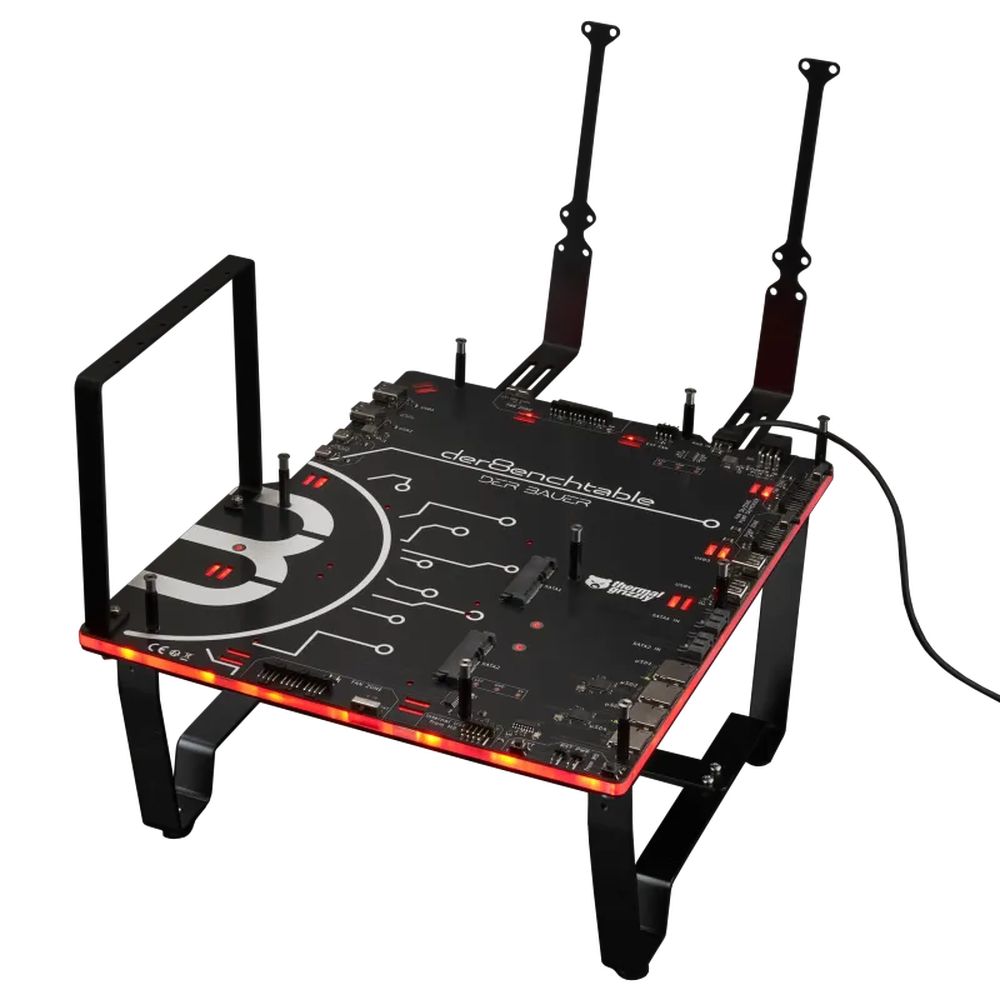

テスト用マザーボードは、9ピンUSBヘッダーを介してder8enchtableに接続されます。der8enchtable自体は、PCIe 6ピンケーブルを介してPSUから電源供給されます。アドレサブルRGBライティング（aRGB）を制御するために、der8enchtableを3ピンヘッダーを介してマザーボードに接続できます。または、外付けRGBコントローラー（付属していません）を使用することもできます。電源ボタンとリセット機能もPCB上に用意されており、マザーボードに配線されています。der8enchtableのPCBには、ATXマザーボード用のスタンドオフがプリインストールされており、Micro-ATXおよびMini-ITXボード用に再構成できます。黒色アルマイト処理されたアルミフレームの下部には、電源を搭載でき、ケーブルマネジメント用にカスタムカット可能なベルクロストラップが付属しています。下部フレームが不要な場合は、PCBが統合されたベースユニットに直接脚を取り付けることができ、der8enchtableを大幅にコンパクトにすることができます。

■ ポートの概要

1× 9-pin USB header (data connection to motherboard)

1× PCIe 6-pin header (power supply from PSU)

1× 4-pin header (for PWM signal to external fan control)

3× Fan Zones (each with 3× 4-pin fan headers)

1× Pump Zone (2× 4-pin pump headers)

4× MicroSD slots for memory cards

2× On-board SATA connectors

2× SATA out connectors

4× USB 2.0 Type-A (max. 500 mA)

2× USB 2.0 Type-C (max. 3 A)

1× 2-pin header for power button

1× 2-pin header for reset button

1× 3-pin aRGB header (GND / – / D / 5V)

■ 内容物

・Manual

・Base Assembly with integrated PCB

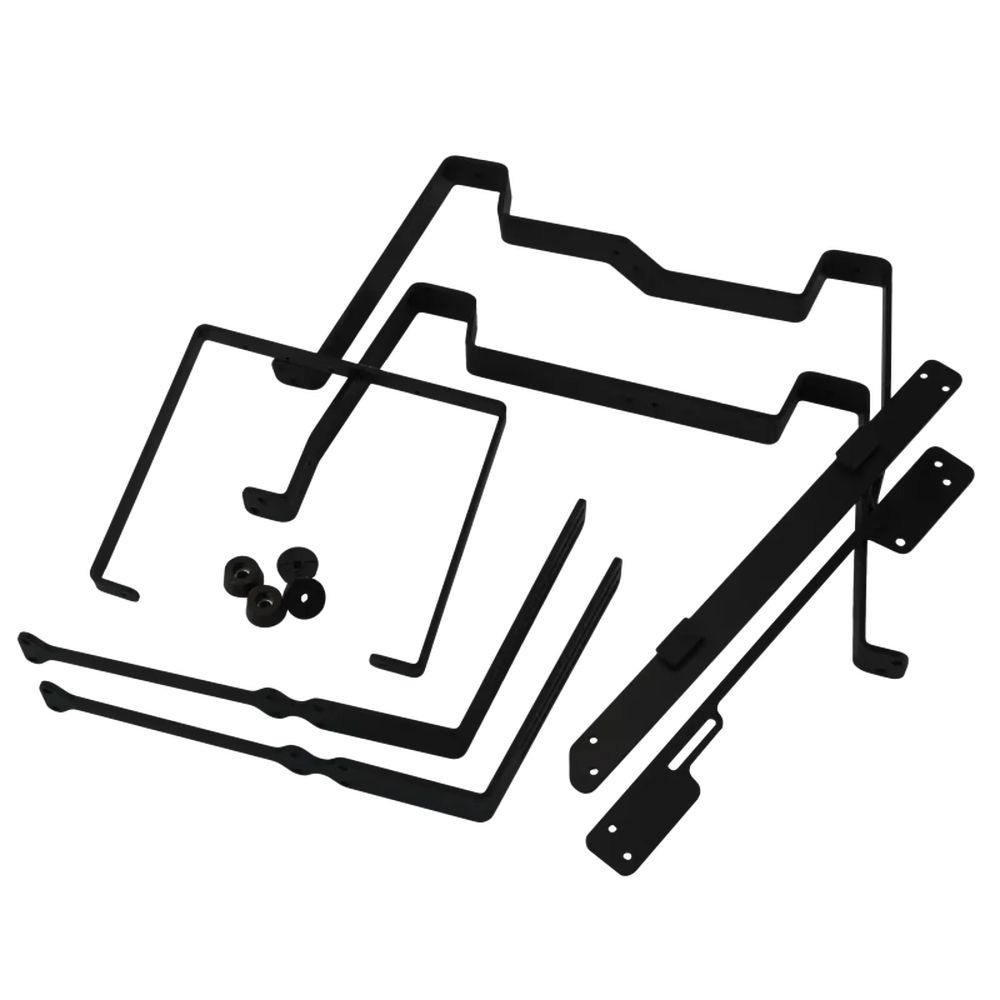

・AIB Securing Bracket

・Radiator Bracket

・Right Stand Bracket

・Left Stand Bracket

・PSU Support Bracket

・PSU Mounting Bracket

・Damper Feet

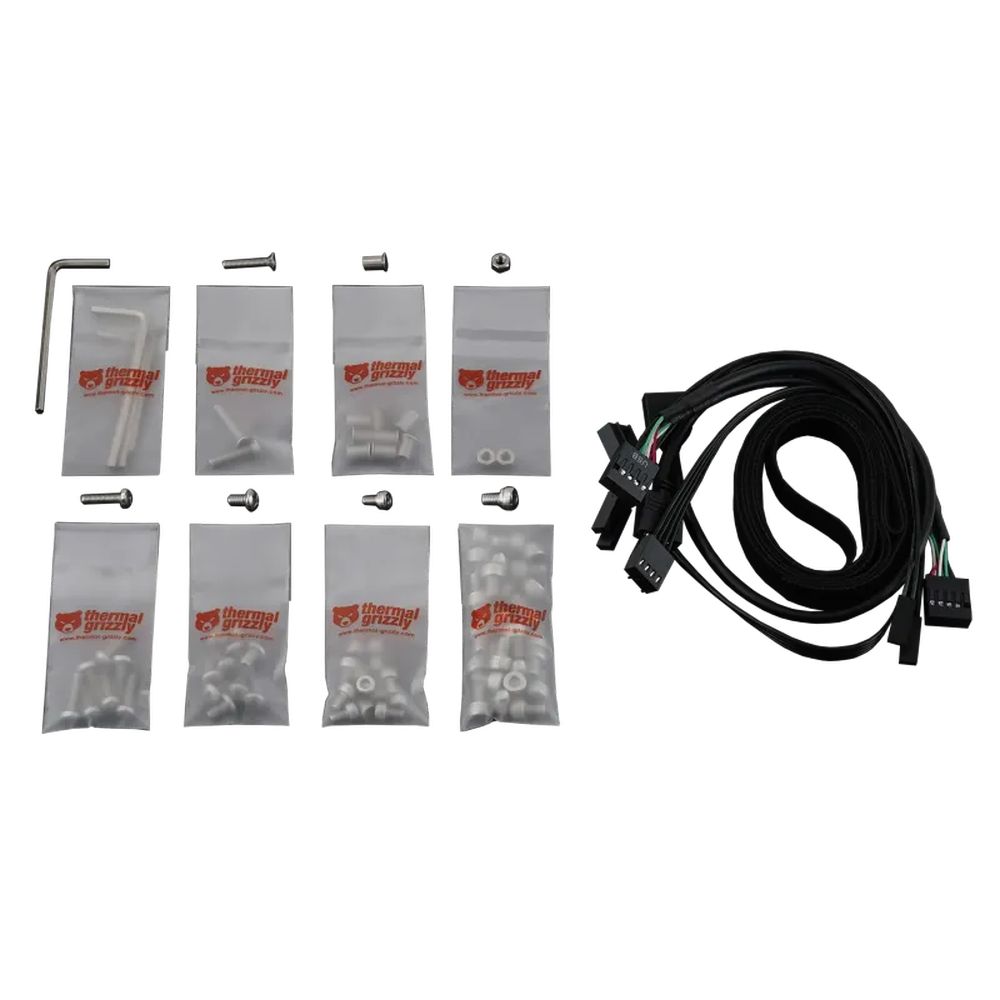

・DIN7991 M3 x 16mm Screw

・DIN7985H M3 x 12mm Screw - A2

・DIN912 M3 x 5mm Screw - A2

・DIN912 M4 x 6mm Screw

・6-32 UNC x 1/4in Phillips Head Screw - A4

・M3 HEX Nut - A2

・M3 x 12mm Barrel Nut - A4

・Allen Key 2 mm

・Allen Key 2.5 mm

・Allen Key 3 mm

・Double female 2-pin Dupon cable, 20 cm

・Double female 4-pin Fan cable, 30 cm

・Double-sided Velcro Strap

・Double female 3-pin A-RGB cable, 30 cm

・Double 9-pin USB 2.0 cable, 15 cm
