特徴
・両面放熱に対応した、M.2 SSD用ヒートシンクと熱伝導パッドのセットです。

・M.2 SSDの温度改善や、サーマルスロットリングによる速度低下の対策に好適です。

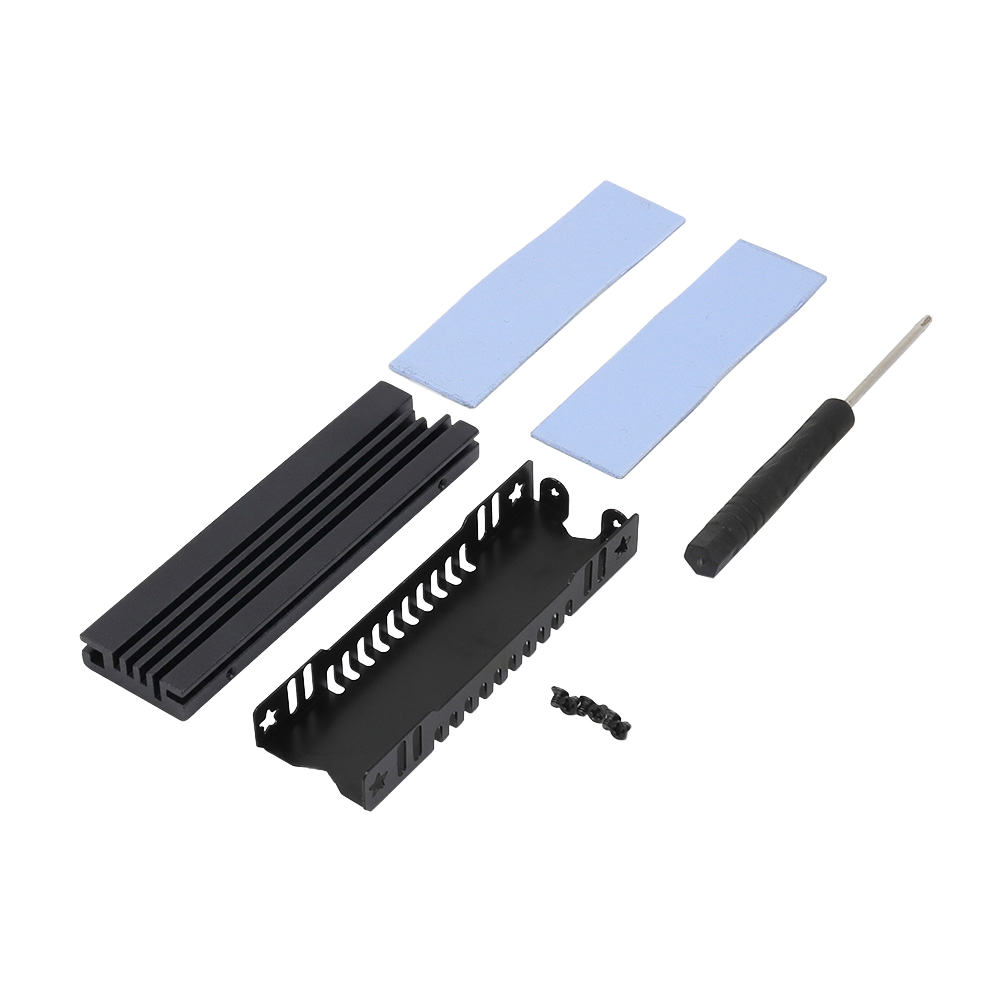

・M.2 SSD用ヒートシンク／熱伝導パッド／精密ドライバーのセットです。取り付けに必要な一式が揃っています。

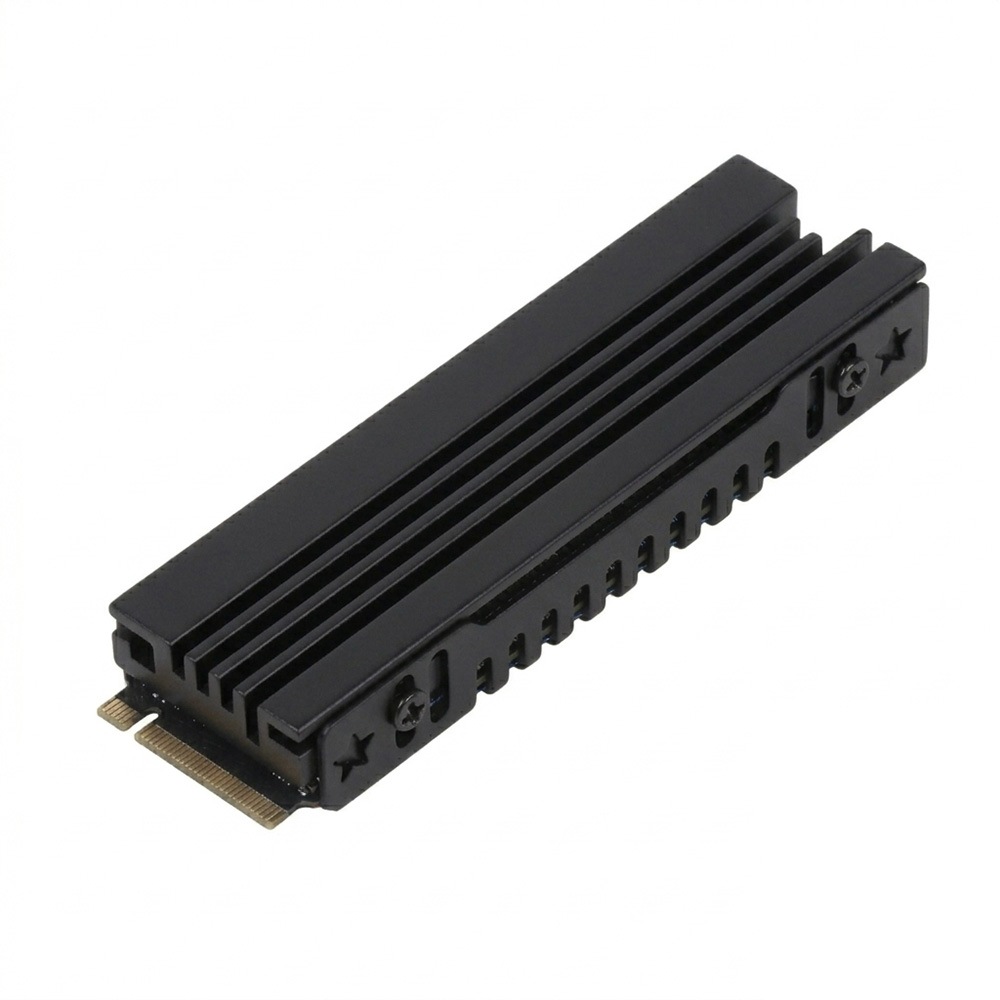

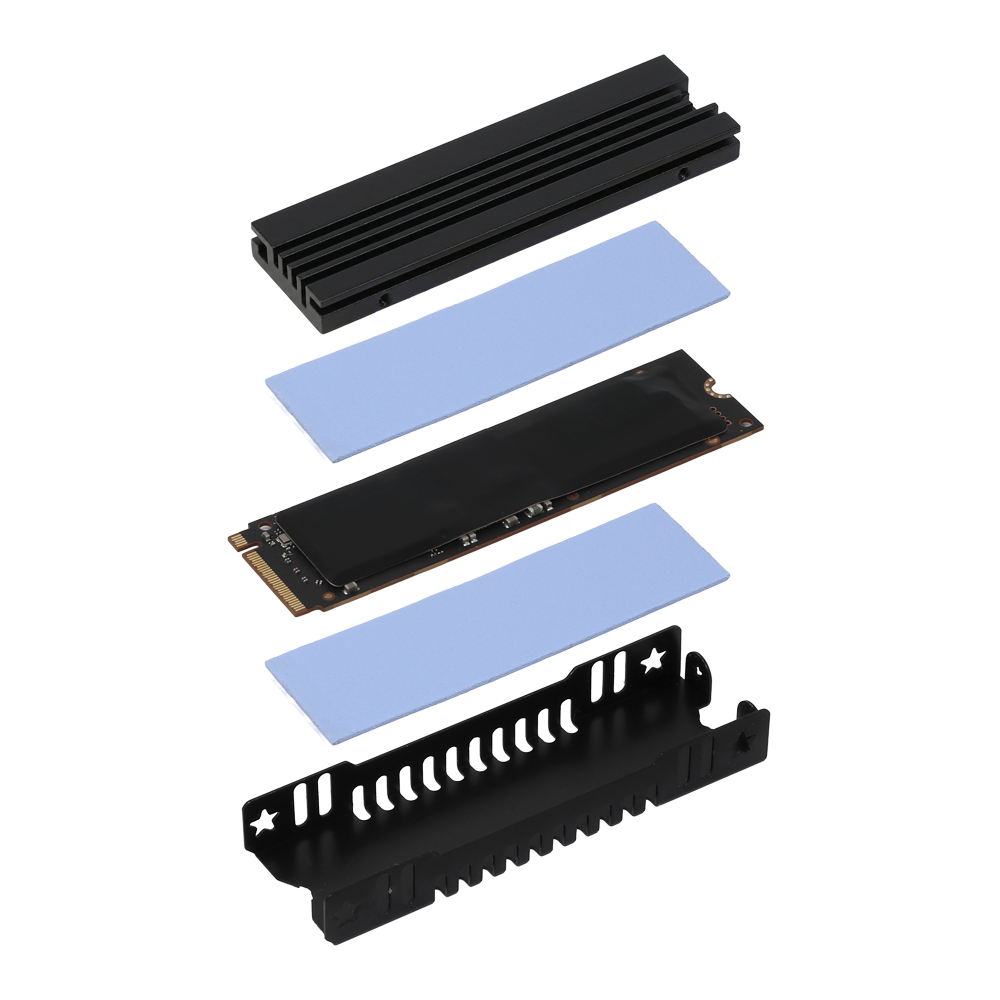

・M.2 SSD両面に熱伝導パッドを貼り、ブラケットとヒートシンクで挟むため、効果的に放熱できます。

・ネジで固定するため、他の取付方法に比べ長期間しっかりと固定します。振動や揺れにも強いです。

・両面テープではなく熱伝導パッドを使用することで、SSDのラベルが損傷するのを低減します。

仕様
・対応M.2カードタイプ: 2280 (専用)

・ヒートシンク

　・材質: アルミニウム

　・カラー: ブラック

　・サイズ: W22×D77×H7.2mm

・ブラケット

　・材質: アルミニウム

　・カラー: ブラック

　・サイズ: W23.4×D76×H10.5mm

・熱伝導パッド×2

　・サイズ: W20×D70×H1mm

・固定用ネジ×6 (4+予備2)

・固定用ドライバー

取付方法

1. SSDの表裏に熱伝導パッドを貼り付けます。ヒートシンク側に先に貼ると、SSDとの位置が合わなくなる場合があります。
2. SSD裏面に貼り付けた熱伝導パッドの保護フィルムをはがし、SSDをブラケットに取り付けます。この際、ブラケットのストッパーがある側とSSDの切り欠きがある側の向きを合わせてください。
3. SSD表面に貼り付けた熱伝導パッドの保護フィルムをはがします。ブラケットのストッパーがある側とヒートシンクの切り欠きがある側の向きを合わせて、ヒートシンクを装着します。
4. ブラケットのネジ穴で挟み加減を調整しながら、ネジで固定します。

ご注意

・製品の仕様上、アルマイト処理が施されていない箇所がございます。あらかじめご了承ください。

・熱伝導パッドの保護フィルムははがしてください。

・AIF-09のNVMeスロットには使えません。基板上の部品と干渉します。

・PlayStation 5には取り付けできません。

・本製品にネジを取り付けると、幅が約1.5mm増加します。

・すべての環境での動作を保証するものではありません。
